今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

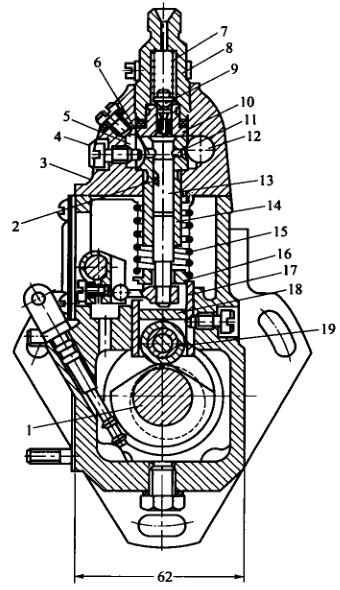

   I号喷油泵的分泵构造图

1-油田液压管直接头; 2-冒油阀; 3-冒油阀门法兰; 4,14-进油螺栓; 5-套简; 6-轴向轴向柱塞泵泵; 7-轴向轴向柱塞泵泵压缩气气弹簧; 8-油门撑杆;  9-转换臂; 10-凸轮机构轴; 11-统一接盘; 12-石油管道管泵反力轮; 13-石油管道管泵; 15-放油螺塞; 16-手高压油泵;  17-安装驱动盘; 18-从动盘; 19-罩壳; 20-滑套; 21-校准压缩气气弹簧; 22-加油量进行调节螺栓; 23-怠速急停开关器螺栓; 24-高速度急停开关器螺栓; 25-变频可控硅调压手柄; 26-变频可控硅调压压缩气气弹簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  滑轮体总体的具体用途是 保障喷油刚刚慢慢时候的有效性的性，关于多缸柴油车机而言的，更加 保障各缸喷油时候的一样的性。起 保障用途的连接是滑轮下部分到调控垫铁上三视图的宽度H。当喷助力泵气缸轴伞小齿轮与曲轴伞小齿轮较为地段必要时，H越大，注塞泵倒闭进油孔的时候早一些，喷油刚刚慢慢时候也早一些。相反，H越小，喷油刚刚慢慢时候越延缓。由于要通过制作和实验来定适于的滑轮体岗位宽度H，以 保障喷油刚刚慢慢时候的有效性的性。

1-凸轮轴轴; 2-齿轮泵斜槽; 3-泵盖; 4-确定螺柱; 5-回油道; 6-回油孔; 7-脸上很油阀大大弹簧片; 8-脸上很油阀紧座;  9-脸上很油阀; 10-脸上很油阀球; 11-进油孔; 12-进油道; 13-齿轮泵; 14-齿轮泵套简;  15一齿轮泵大大弹簧片; 16-大大弹簧片座; 17-挺柱体:; 18-混凝土垫块; 19-滚轴

  相对多缸机，各分泵的H值应等于。调节水泥垫件在喷油阀出厂日期时均已调好，不能够随便对调。水泥垫件是用耐磨性能装修材料制作而成的并举行热清理以的提升强度，对此应用中不适合磨花。如长时光应用后磨花较多，可换面应用。

  喷油阀泵体分前后左右二个分，喷油阀上体使用装有液压泵偶件及油多阀偶件，阴道使用装有轴承轴、中键体和输液压管线管阀等。泵体前侧太平洋沿岸会开检视窗孔，以供定期拆装和检修调整喷剩余油量。下端有检视液压油面的检视孔。喷油阀上体有一根油道，与各液压泵套筒室外的椭圆形油槽相联。椭圆形油槽则与液压泵套筒上的进、回油孔相联。由输液压管线管阀供来的低电压油凭借进液压管接线头渗入油道中。油道中的重油负担由装在回液压管接线头内的回油阀控制，一规范要求实现在5～10kPa比率内。汽压过低，在液压泵下滑时，重油不许十分迅速凭借进油孔渗入液压泵上方油腔。当剩余油量太多而使汽压变高时，少量的重油会顶开回油阀流往重油细滤器中。
